Linhas cruzadas
Para cobrir áreas grandes rápido.
Antes
Colar, escanear, descolar.
Em peça grande, são centenas de marcadores. Cada um precisa ser colado antes e retirado depois. O Trak lê os marcadores que já estão no próprio scanner, então a peça fica limpa.
0
marcadores na peça
15m³
por posição
2,63mi
pontos por segundo
0,1mm*
de precisão volumétrica
*Precisão volumétrica de até 0,1 mm no modo rastreamento, medida em laboratório (ISO 10360-13 / VDI/VDE 2643-3).
Foto: SHINING 3D

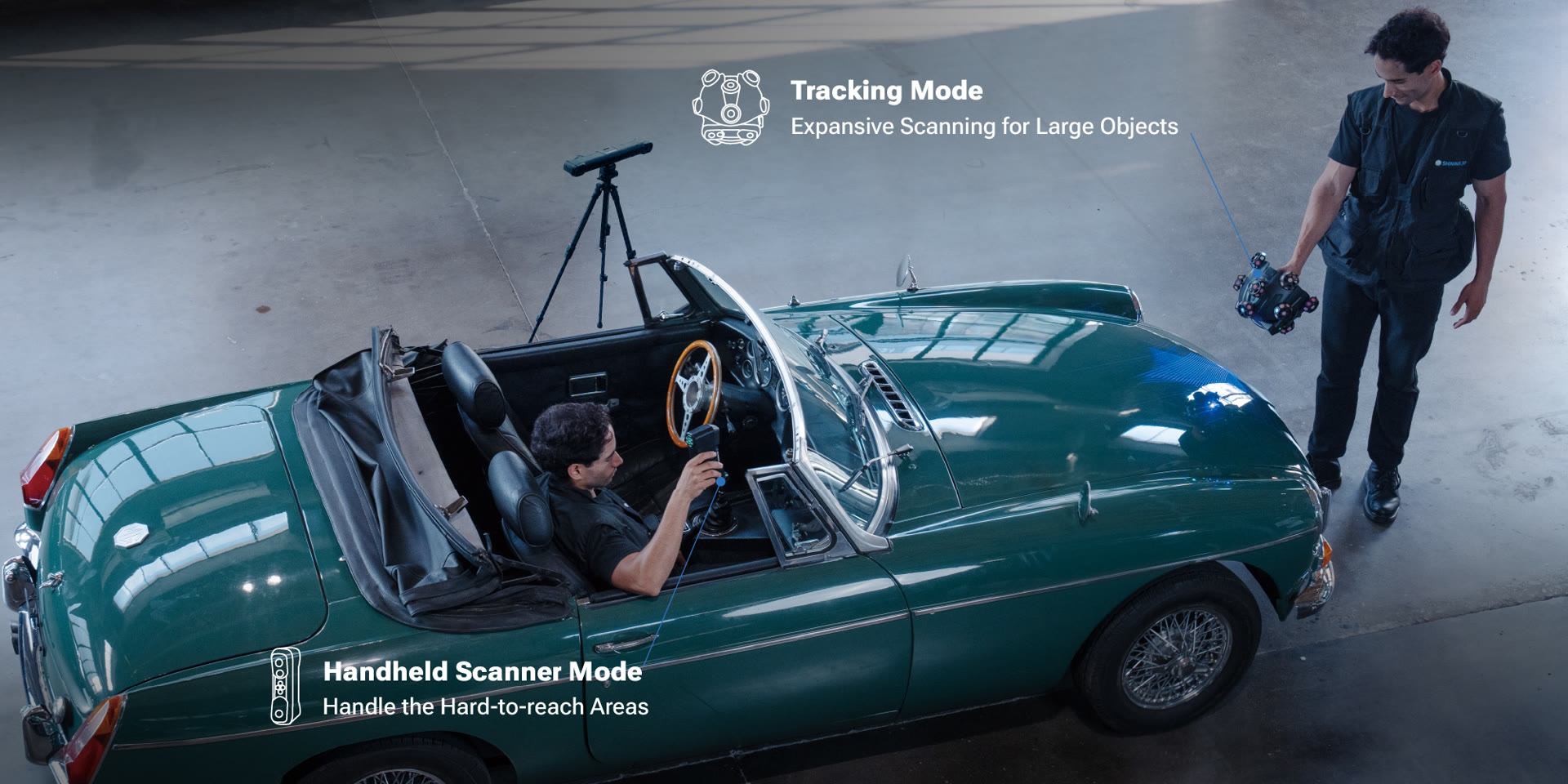

Dois modos, um projeto
Grande quando precisa. Pequeno quando precisa.
No modo rastreamento, o tripé acompanha o scanner pelo galpão. Para cavidades, interiores e peças a partir de 5 cm, tire o scanner de mão de dentro da esfera. Os dois dados se juntam no mesmo projeto.
Mantenha pressionado com o mouse, o dedo ou a barra de espaço.
100 a 500 mmde distância da peça
até 3,5 hde bateria no modo de mão
furos e bordascom 7 linhas e linha única

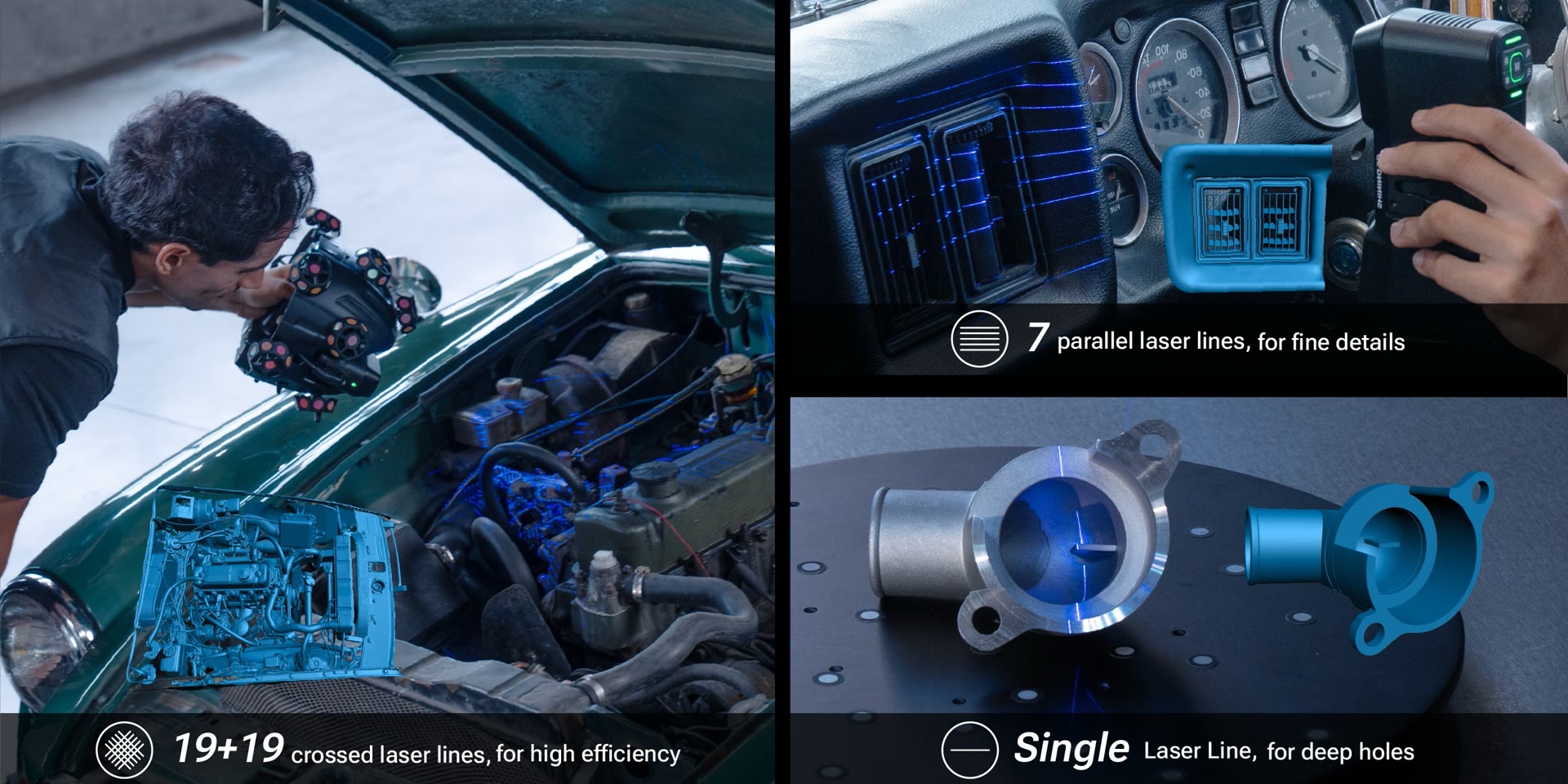

Três lasers azuis
Um laser para cada parte da peça.
Linhas paralelas
Para bordas e detalhes de engenharia reversa.
Linha única
Para furos e canais fundos.
Foto: SHINING 3D
Sem spray, até no sol
Preto, brilhante, ao ar livre.
Feito para pintura escura, cromado e roda de liga. Trabalha com até 110.000 lux de luz ambiente, de -10 °C a 40 °C. Não é à prova d'água.
Foto: SHINING 3D

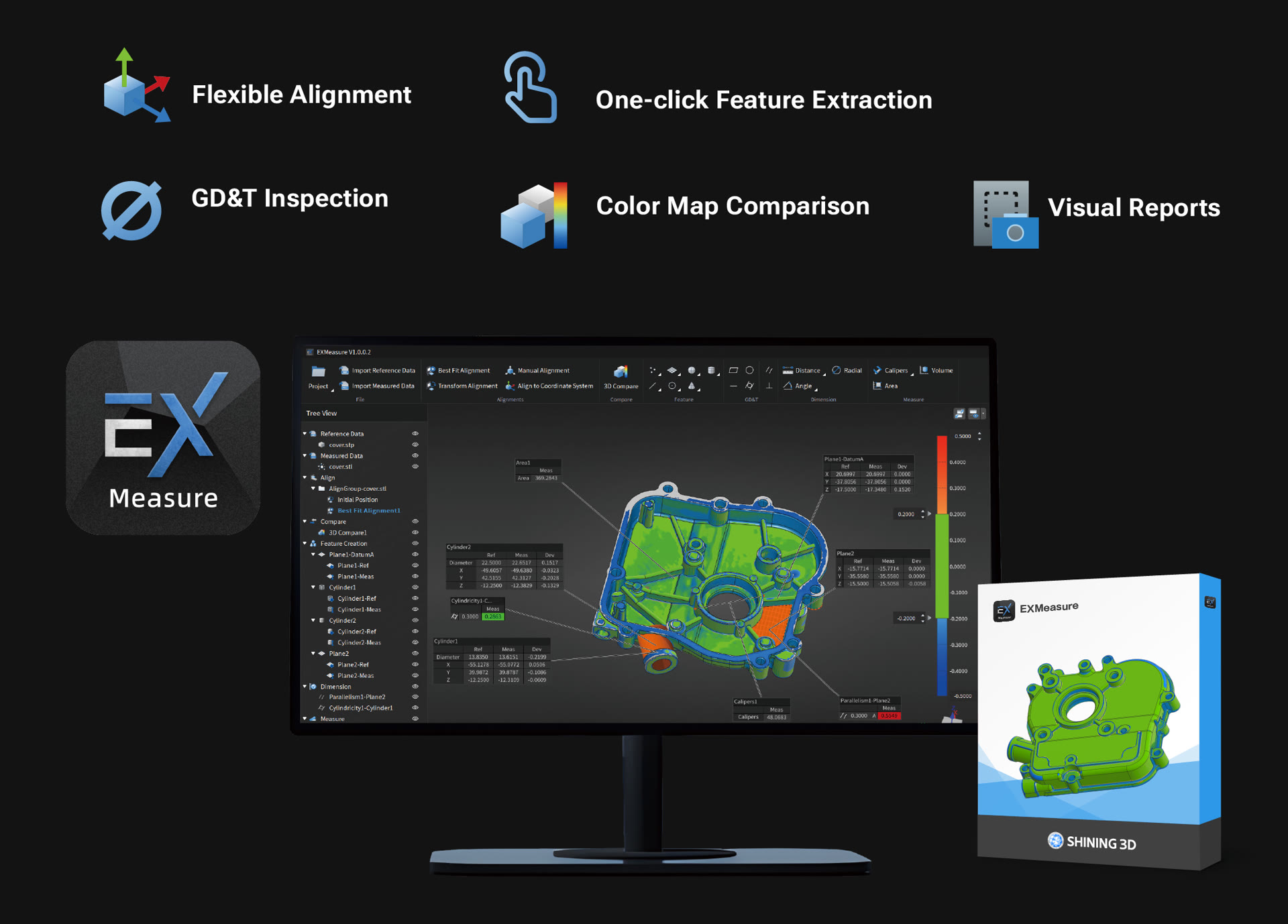

Do scan à medição
Do arquivo à decisão.
Acompanha 1 ano do EXMeasure para alinhar, comparar com o CAD e gerar mapa de desvio e relatório. Exporta STL, OBJ, PLY, 3MF e ASC. O EXModel, para modelar em CAD, é vendido à parte.
Imagem: SHINING 3D
Ficha técnica
Os números, sem letra miúda.
Precisão medida conforme ISO 10360-13 e VDI/VDE 2643-3, a 20 ± 0,5 °C. O fabricante não divulga precisão para o modo scanner de mão.
- Modos
- Rastreamento e scanner de mão
- Laser azul
- 19+19 cruzadas, 7 paralelas, linha única
- Precisão volumétrica
- Até 0,1 mm (rastreamento)
- Resolução
- 0,05 a 10 mm
- Velocidade
- 2.630.000 pontos/s
- Volume de rastreamento
- 15 m³ por posição
- Distância de trabalho
- 0,8 a 4 m (rastreamento) e 100 a 500 mm (scanner de mão)
- Cor
- Câmera de textura de 5 MP nos dois modos
- Conexão
- Wi-Fi 6 com roteador incluso, ou cabo
- Bateria
- Até 5,5 h (rastreamento) e 3,5 h (scanner de mão), troca sem desligar
- Luz ambiente
- Até 110.000 lux
- Temperatura
- -10 °C a 40 °C
- Proteção
- IP50
- Laser
- Classe 2
- Arquivos
- STL, OBJ, PLY, 3MF, ASC
- Pesos
- Rastreador 1,02 kg, scanner esférico 1,46 kg, scanner de mão 0,48 kg
Antes de comprar
O computador certo faz diferença.
O Trak roda em Windows 11 64 bits. Ainda não funciona em Mac.
Não sabe se o seu computador atende? Mande a configuração no WhatsApp e a gente confere.
Windows 11 64 bits · não roda em Mac| Item | Mínimo | Recomendado |
|---|---|---|
| Processador | i7-13650HX | Não divulgado |
| Placa de vídeo | RTX 3060, 6 GB | RTX 4060, 8 GB ou melhor |
| Memória | 32 GB DDR5 | 64 GB DDR5 |
Perguntas frequentes
O que todo mundo pergunta.
É sem marcador mesmo?
Na peça, sim. No modo rastreamento, a referência está no scanner. No modo de mão, peças muito pequenas ou lisas podem pedir alguns marcadores em volta, nunca na peça grande.
Funciona no sol?
Sim, com até 110.000 lux. Só não pode tomar chuva.
Qual o maior objeto?
15 m³ por posição do tripé, o bastante para um carro. Para objetos maiores, o tripé muda de lugar e o projeto continua.
E o menor?
Cerca de 5 cm, com o scanner de mão e as 7 linhas paralelas.
Tem cor?
Sim, câmera de 5 MP nos dois modos.
Quanto dura a bateria?
Até 5,5 h no rastreamento e 3,5 h no modo de mão. Vêm 4 baterias, com troca sem desligar.
Que software vem junto?
EXScan Trak para capturar e 1 ano de EXMeasure para medir. EXModel é opcional.
Demonstração
Veja o Trak na sua peça.
Agende uma demonstração com a Supriscan. Leve a peça que hoje dá trabalho.
